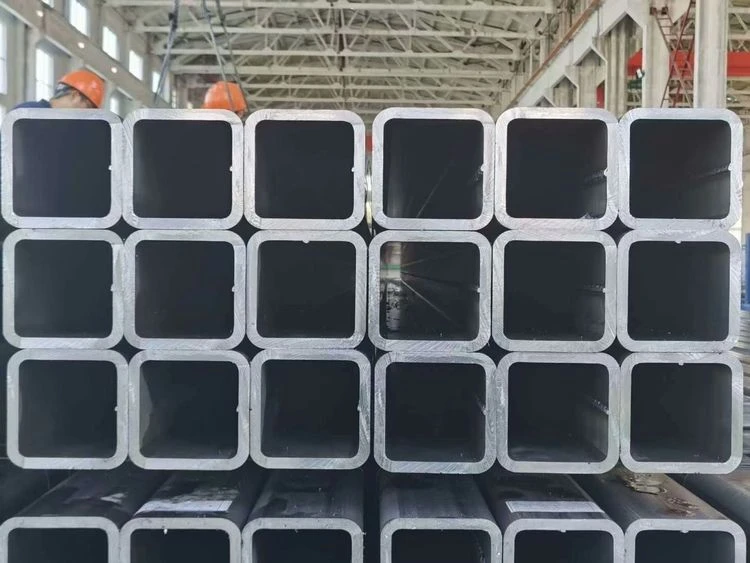

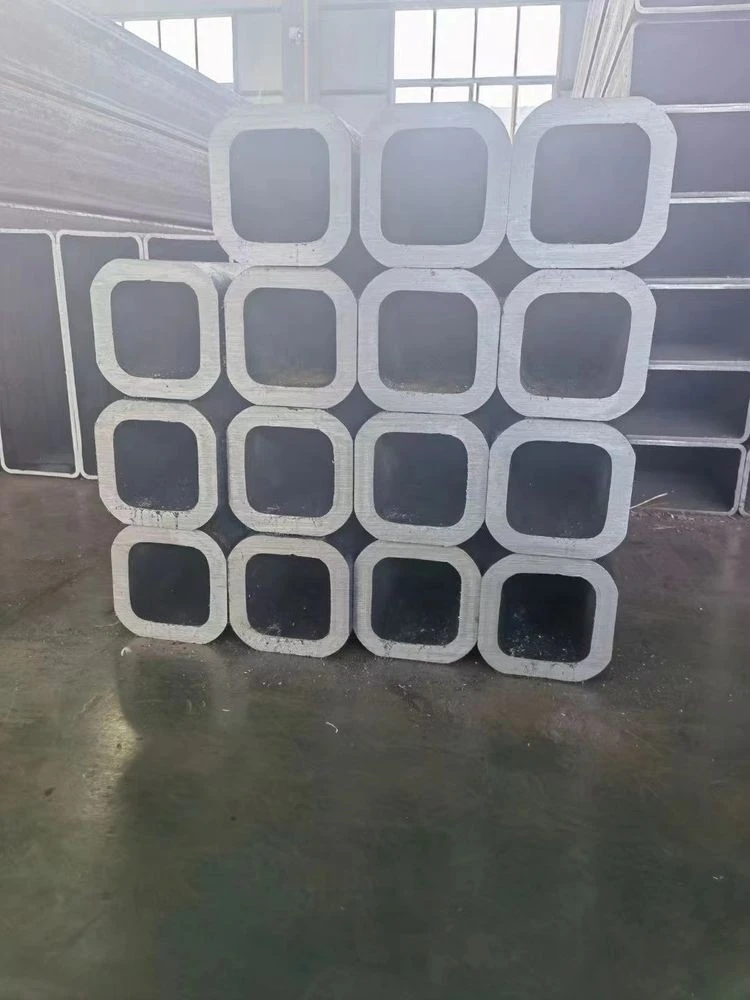

Strukturelle hule seksjoner

Strukturelle hule seksjoner (SHS)og rektangulære hule seksjoner (RHS) er essensielle komponenter i moderne konstruksjons- og ingeniørprosjekter. Disse allsidige stålprofilene kommer i forskjellige størrelser og spesifikasjoner, noe som gjør dem egnet for et bredt spekter av bruksområder. I denne omfattende veiledningen vil vi utforske verden av SHS og RHS, og dykke ned i størrelser, applikasjoner og viktige hensyn for valg.

Hva er standardstørrelsene for SHS- og RHS-rør?

Når det gjelder strukturelle hule seksjoner (SHS) og rektangulære hule seksjoner (RHS), er det avgjørende for ingeniører, arkitekter og konstruksjonsfagfolk å forstå standardstørrelsene. Disse stålprofilene er tilgjengelige i et bredt spekter av dimensjoner for å passe ulike prosjektkrav.

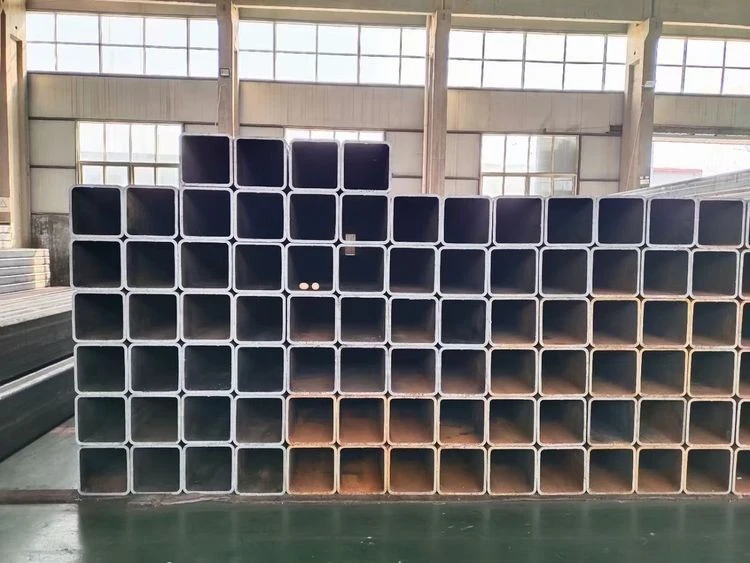

For SHS-rør, som har kvadratisk tverrsnitt-, varierer vanlige størrelser vanligvis fra 20 mm x 20 mm opp til 1200 mm x 1200 mm. Veggtykkelsen kan variere fra 1,6 mm til 16 mm, avhengig av strukturelle krav. Noen av de mest brukte SHS-størrelsene inkluderer:

- 50mm x 50mm

- 75mm x 75mm

- 100mm x 100mm

- 150mm x 150mm

- 200mm x 200mm

- 250mm x 250mm

- 300mm x 300mm

- 350mm x 350 mm

- 400mm x 400mm

- 450mm x 450mm

- 500mm x 500mm

- 750mm x 750mm

- 600mm x 600mm

- 800mm x 800mm

- 900mm x 900mm

- 1000mm x 1000mm

- 1200mm x 1200mm

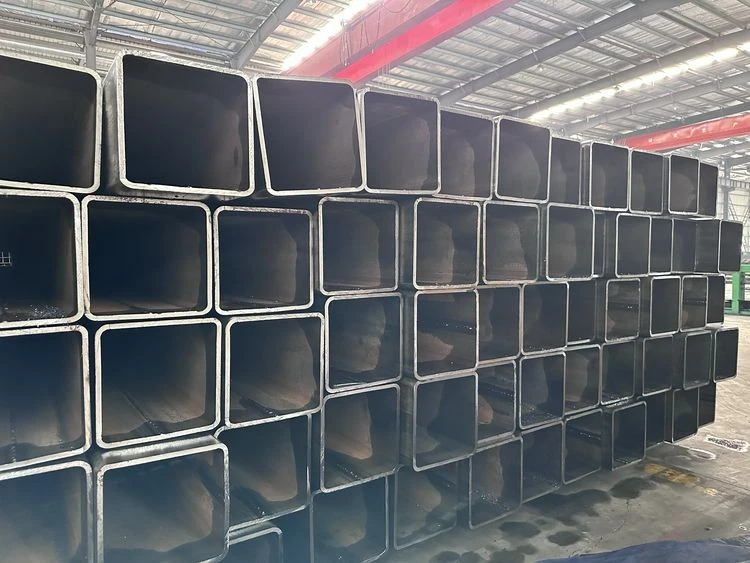

RHS-rør, preget av sitt rektangulære- tverrsnitt, gir enda mer fleksibilitet når det gjelder dimensjoner. Standardstørrelser for RHS kan variere fra 50 mm x 30 mm opp til 500 mm x 300 mm eller større. Veggtykkelser ligner på SHS, fra 1,6 mm til 16 mm. Populære RHS-størrelser inkluderer:

- 50mm x 25mm

- 75mm x 50mm

- 100mm x 50mm

- 150mm x 100mm

- 200mm x 100mm

- 300mm x 200mm

- 400mm x 200mm

- 500mm x 300mm

- 600mm x 200mm

- 600mm x 300mm

- 800mm x 400mm

- 800mm x 500mm

- 1000mm x 500mm

- 1200mm x 1000mm

- 1200mm x 800mm

Det er viktig å merke seg at disse størrelsene ikke er uttømmende, og produsenter kan tilby tilpassede dimensjoner for å møte spesifikke prosjektbehov. Valget av størrelse avhenger av ulike faktorer, inkludert bærende-krav, arkitektonisk utforming og den spesifikke anvendelsen av det strukturelle elementet.

Når du velger riktig størrelse for SHS- eller RHS-rør, må ingeniører vurdere flere faktorer:

1. Bæreevne-: Større seksjoner og tykkere vegger gir generelt større styrke og -bæreevne.

2. Spennlengde: Den nødvendige lengden på konstruksjonselementet påvirker størrelsesvalget.

3. Vekthensyn: Å balansere styrke med total strukturvekt er avgjørende for effektiv design.

4. Estetiske krav: I noen tilfeller kan seksjonenes synlige profil påvirke størrelsesvalg av arkitektoniske årsaker.

5. Forbindelser og skjøter: Den valgte størrelsen skal være forenlig med de planlagte koblingsmåtene og andre konstruksjonselementer.

Å forstå disse standardstørrelsene og deres applikasjoner er avgjørende for å optimalisere konstruksjonsdesign og sikre lang levetid og sikkerhet for byggeprosjekter. Se alltid relevante designkoder og standarder, slik som AS/NZS 1163, når du spesifiserer SHS- og RHS-rør for prosjektet ditt.

Hvordan gjelder AS 1163 rørspesifikasjon for SHS?

AS 1163, den australske standarden for hulprofiler av konstruksjonsstål, spiller en avgjørende rolle i å definere spesifikasjonene forAS 1163 Rør SHS(Square Hollow Sections) og andre strukturelle hule profiler. Denne standarden sikrer at stålseksjonene som brukes i bygge- og ingeniørprosjekter oppfyller strenge kvalitets- og ytelseskriterier.

AS 1163-spesifikasjonen dekker flere nøkkelaspekter ved SHS-rør:

1. Materialkarakterer:

AS 1163 definerer ulike stålkvaliteter som brukes for SHS, hvor de vanligste er C350 og C450. Disse karakterene indikerer minimum flytegrense for stålet, med C350 som har en flytegrense på 350 MPa og C450 har 450 MPa. Valget av karakter avhenger av de spesifikke strukturelle kravene til prosjektet.

2. Produksjonsprosess:

Standarden spesifiserer at SHS-rør skal produseres ved bruk av elektrisk motstandssveising (ERW) eller tilsvarende godkjent prosess. Dette sikrer konsistens i sveisekvaliteten og den generelle strukturelle integriteten til seksjonene.

3. Dimensjonstoleranser:

AS 1163 angir strenge toleranser for dimensjonene til SHS-rør, inkludert:

Utvendige mål (bredde og dybde)

Veggtykkelse

Retthet

Firkantethet av sidene

Vri

Disse toleransene sikrer at SHS-rørene oppfyller de nødvendige spesifikasjonene og kan brukes pålitelig i strukturelle beregninger og design.

4. Overflatefinish og belegg:

Standarden skisserer krav til overflatefinish, inkludert akseptable nivåer av overflatefeil. Den gir også retningslinjer for beskyttende belegg, for eksempel galvanisering, som kan påføres for å øke korrosjonsbestandigheten.

5. Mekaniske egenskaper:

AS 1163 spesifiserer de nødvendige mekaniske egenskapene tilAS 1163 Rør SHS, inkludert:

Strekkstyrke

Flytestyrke

Forlengelse

Slagfasthet (for visse kvaliteter og tykkelser)

Disse egenskapene er avgjørende for å sikre at SHS-rørene tåler de forventede belastningene og miljøforholdene i de tiltenkte bruksområdene.

6. Testing og inspeksjon:

Standarden pålegger ulike tester og inspeksjonsprosedyrer for å verifisere samsvar med de spesifiserte kravene. Disse kan omfatte:

Strekkprøver

Utflatingstester

Visuelle inspeksjoner

Ikke-destruktiv testing av sveiser

7. Merking og dokumentasjon:

AS 1163 krever at SHS-rør merkes med spesifikk informasjon, inkludert produsentens navn eller varemerke, stålkvaliteten og standardbetegnelsen. Dette sikrer sporbarhet og bidrar til å bekrefte at riktig materiale brukes på-nettstedet.
